10-21型離心風機的用途:

該風機一般供冶金、石油、化工、糧食、建材工業等部門用于高壓強制通(送)風或物、料氣力輸送。適合于輸送空氣及無腐蝕性、無爆炸性、不自嫩、不含有粘性物質之氣體。介質的溫度一般不超過50℃最 高不超過80℃，介質中所含的塵上及硬質細顆粒不大于150mg/m³。

10-21型離心風機的形式:

1.風機制成單吸人，機號有No.8D、9D共2個機號。

2.風機的出口位置以機殼的出風口角度表示。“順”、“逆”均可制成0°、90°、180°止種角度。

3.風機又可制成順時針旋轉或逆時針旋轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以“順”表示;逆時針旋轉，稱為逆時針旋轉風機，以“逆”表示。

4.風機的傳動方式均采用D式聯軸器直聯傳動。

10-21型離心風機的結構:

風機由葉輪、機殼、進風口、傳動部等部分組成。

1.葉輪:長、短各有12片前向彎曲葉型葉片，均勻相間地焊接于四圓弧形輪蓋與平板形輪盤之間，組成的流道帶有無葉擴壓器。材質為Q345(16Mn),葉輪經靜、動平衡校正，運轉平穩可靠。

2.機殼:用鋼板焊接成蝸形殼核體。

3.傳動部:由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱為整體結構，采用滾動軸承、滾動軸承用全損耗系統用油潤滑。

4.進風口:斂散式的進風口制成整體結構，用螺栓固定在前蓋板上。

10-21型離心風機的性能:

1.設計和使用單位根據所需之流量和全壓，在性能與選用件表中確定風機的機號、流量、風壓及配用電動機，若電動機規格更改，應保證轉速、功率相當，并在訂貨時注明。

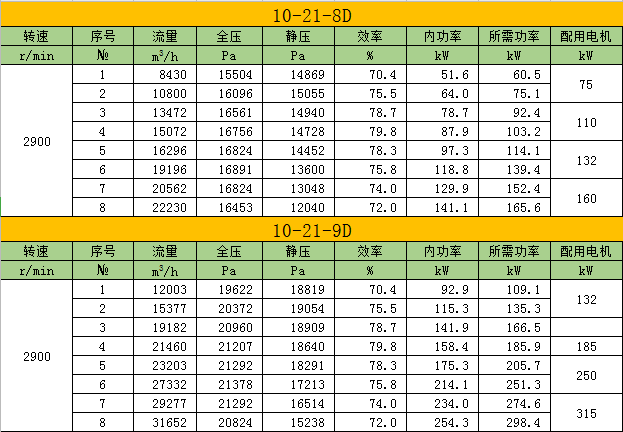

2.性能與選用件表中每一轉速的工況點，是將風機無因次特性曲線中全壓效率大于83%范圍內連續的壓力流量曲線，按流量人為地等分成8個性能點供選用，訂貨時以性能表為準。

訂購須知：

周口通用風機廠提醒您在訂購風機設備時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)厥鈧渥ⅰ?br />
