摘要：目前，智慧礦山是我國煤礦行業的熱點話題，按照國家相關政策的導向，智慧礦山的建設已經開始實施。礦井通風系統是煤礦最重要的系統，本文通過分析我國煤礦通風系統的現狀，提出按需通風的設計理念和方案，目的是探索一條合理高效的煤礦智能通風系統，實現按需要通風，為煤礦企業降低成本，節省費用，提高工人的安全，助力智慧礦山的建設，為國家早日實現工業自動化添磚加瓦。

關鍵詞：煤礦通風、智能通風、智慧礦山、按需通風、風機、節能

□1 前言

2016年，國土資源部、國家發改委等6部委正式發布了《全國礦產規劃（2016-2020年）》，明確提出了5年內要大力推進礦業領域科技創新；同年，國家發改委、國家能源局發布《能源技術革命創新行動計劃（2016-2030年）》提出，到2030年，重點煤礦基本實現無人化，全面建成綠色、高效智能礦山體系，實現煤炭安全綠色、高效智能生產；2017年我國出臺的《安全生產“十三五“規劃》中強調，建設大中型煤礦機械化、自動化、信息化和智能化融合等示范企業，建設智慧礦山¹。

礦井通風系統是礦井最重要的系統之一，煤礦要求“以風定產”，就可以看出煤炭開采中通風系統的重要性。目前，全球經濟處于第四次工業革命邊緣之際，采礦業正在面臨數字化的進步如何在煤礦的日常運營，特別是通風中發揮作用。在全球范圍內，沒有任何國家、經濟組織或行業不受數字化進步的影響。近年來，我們已經看到礦業公司如何利用數字自動化的令人印象深刻的事例，比如無人駕駛的卡車可全天 24 小時運行、機器人裝載機,、WiFi 的安裝可以跟蹤人員和設備等等。

□2 我國煤礦通風系統現狀

目前，對于我國大部分煤礦，通風系統的參數是通過監測風道風速、瓦斯?jié)舛群头蹓m濃度等指標，然后根據這些指標由人工操作來調節通風參數的²，人工調節和監測會造成風量不均而且穩定性差，不僅耗費了大量的人力物力，而且通風系統的效率低并導致耗能高，屬于典型的粗放經營管理，據不完全統計，煤礦通風用電量占采礦用電量的40%左右，較低的通風效率對礦企的利潤的影響還是很大的。

另一方面，目前，煤礦通風系統中通風設備的智能化水平比較低，有相當一部分仍然靠手動調節，在通風的主要設備中，主通風機的智能化率較高，達到73%，有2%的局部通風機可通過自動化控制，而對于構筑物的調節風門，自動化控制的比率也只有5%左右³。

國內絕大部分煤礦沒有一套能夠?qū)崿F(xiàn)可視化管理的通風監控系統，部分礦井采用了國際上知名的VentSim設計軟件，對通風系統進行模擬，并對通風系統進行優化。

對于通風的核心設備主通風機，當前以對旋風機和長軸寬曲線軸流風機為主，其中對旋風機是在本世紀初期替代早期老舊型號而逐步在市場上使用的，目前在市場上臺數占絕對多數，據不完全統計，目前80%的主通風機為對旋風機。而長軸寬曲線軸流風機是從2000年開始在國內使用，目前在市場上的應用越來越多。對旋風機的實際效率低，自動化程度低⁴，這不利于智能通風的建設。

當前煤礦企業的這種情況，導致工人的勞動量大，通風系統總體效率低，嚴重影響智慧礦山的建設。

□3 煤礦按需通風（VOD）的理念

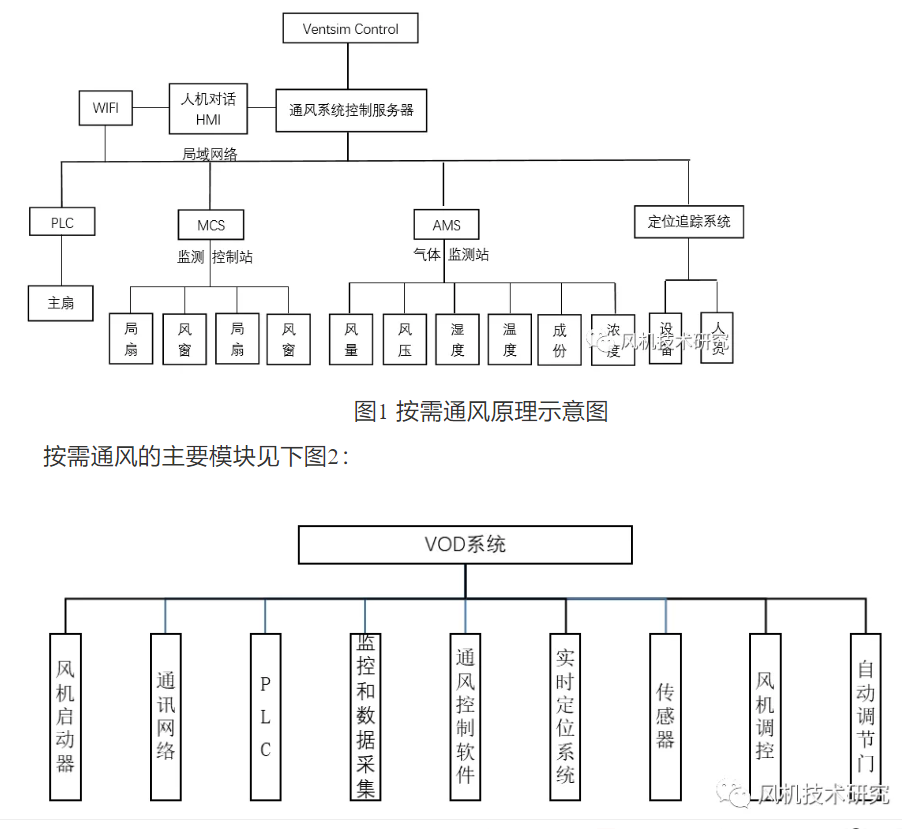

每個煤礦都面臨著生產過程中風量受到影響而變化的問題，包括采礦方法、設備和人員、氣候條件、污染物和熱負荷、法律法規以及風量的要求等。按需通風 （VOD） 系統，是一個根據井下生產情況來自動調節風量從而實現按需求自動化通風的系統，它的原理示意圖如圖1：

按需通風能帶來以下的好處：

• 減少新風風機能源的浪費，僅在需要的時間和地點，開啟風機運行

• 更加快速地抽取有害氣體，大幅降低停產時間，以便有效地組織生產和提升能

• 根據相應的法規校準評估風量，大幅提升安全水準，確保生產人員工作于最佳環境

• 根據人員及設備的實際需求實時計算并調整風量，從而減少新風的浪費

• 自動調整風量至實際需求水平，最大限度地降低風機的能耗

• 可以實現井下通風可視化管理，不同巷道的通風參數一目了然，盡在掌握

□4 按需通風應用的案例

如上所述，按需通風系統能給煤礦帶來可觀的收益，目前國外已經有很多成功實施按需通風的案例，在這里舉一個加拿大礦井實施按需通風的成功案例，在實現安全、有效通風的同時降低能耗，節省礦井運營成本。

2014年，加拿大Goldcorp礦業，引入全新的豪頓Ventsim按需通風控制技術系統，成功實現了真正意義上的按需通風。通過這套通風智能化控制系統，礦井能實現通風成本與通風網絡經濟性優化和分析，可以動態監測瓦斯、一氧化碳、熱力、污染物，還可以進行火災和反風演習的模擬等。

該礦所需的新鮮空氣量超過425 m³/s，目前該礦的通風任務主要由兩臺并聯的抽出式軸流風機承擔，每臺風機的額定功率為1471 kW。同時，該礦還有一座用于勘探作業的勘探井，該勘探井的通風任務主要由兩臺并聯的壓入式軸流風機承擔，每臺風機的額定功率為552kW，此外，該礦還配備了140多臺局部通風機和增壓風機，協同風門風窗以及丙烷加熱系統一起執行礦井通風任務。

該按需通風系統實施之后，該礦所有通風設備均實現自動化控制，這些設備主要包括：主通風機、局部通風機和增壓風機、風門和風窗。該礦共計安裝了30處通風監測站（VMS），以監測井下各地點處空氣的流量和質量。通風監測站是該按需通風系統的重要組成部分，每個通風監測站配置一臺流量傳感器和三臺氣體傳感器，以監測CO、NO和C₃H₈的濃度。

該通風控制系統接入了礦井原有的礦山全范圍追蹤定位系統，用于實時獲取井下作業車輛和工作人員信息。該礦的144臺作業車輛均配備無線射頻識別卡，以實時、準確地顯示這些車輛的井下位置以及車輛引擎的運行情況。每一名井下工作人員也配備了唯一的無線射頻識別卡，該識別卡可將信息傳輸至礦內254個數據信息接入點中的其中一點，以進行后續的數據分析。

這些接入點通過混合光纖網絡將追蹤定位信息傳輸至地面的控制室。目前該礦的無線網絡覆蓋率為60%至70%，當?shù)V井達到設計生產能力后，無線網絡覆蓋率將達到100%。借助無線射頻識別卡反饋的數據，井下車輛和人員的安全保障顯著提升，礦方也更易于加強井下車輛和人員的管理和調度，同時可以實現礦井的按需通風。

利用跟蹤定位系統捕捉到的實時數據，按需通風邏輯分析軟件可以解算出井下各區域的實際通風需求量；然后將計算結果反饋給井下的局部通風機，實現風機出力的自動調整，在實現井下各區域新鮮空氣充足供給的同時，最大程度地減少通風電耗。

Ventsim系統及其通風監控站安裝后，所有通風設備可實現自動化控制，可向井下各區域供應充足的新鮮空氣，為所有井下人員創造舒適的作業環境。礦井通風控制系統可以顯著提升礦井的生產率和安全性，實現礦井可持續開采。

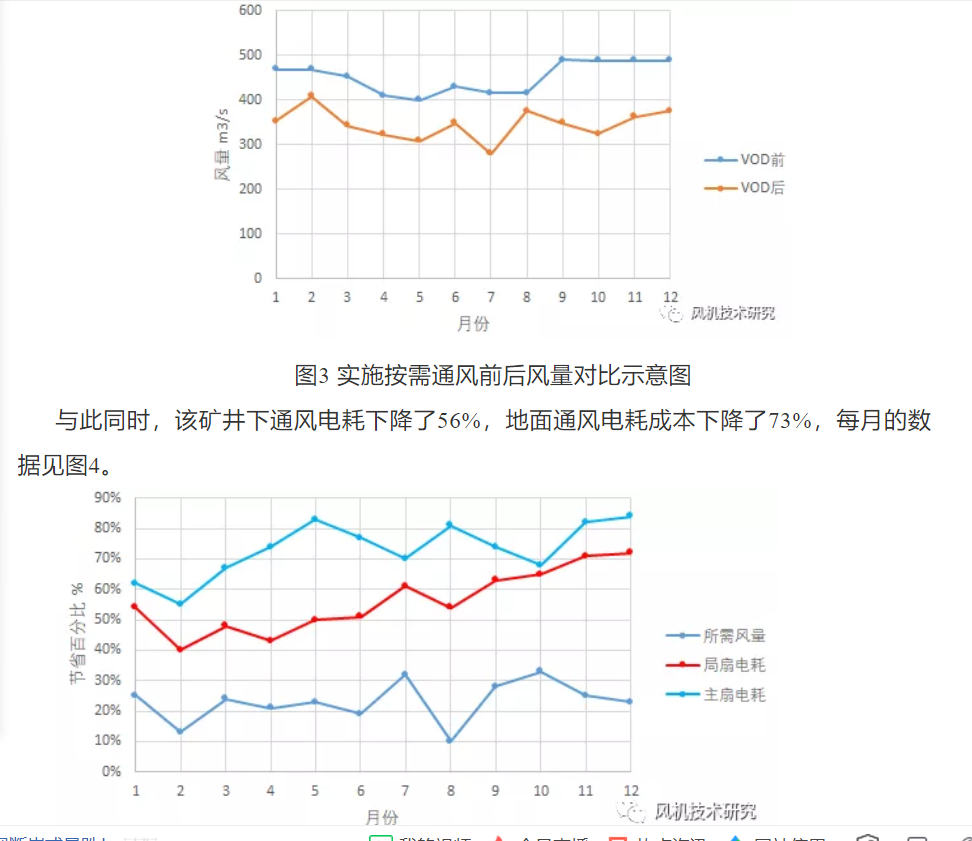

在實施了按需通風(VOD)之后，風量根據實際生產的需要配風，所需風量有大幅的下降，每月所需風量的變化見圖3，平均風量下降23%。

圖4 實施按需通風后主要指標節省百分比示意圖

通過計算，實施按需通風后，該礦2015年節約的通風費用達到411萬美元，這還不包括產能提升方面的收益。由此可見，按需通風系統帶來的收益是非?？捎^的。

□5 煤礦實現按需通風的關鍵設備---主通風機

煤礦主通風機是確保井下通風的重要設備，風機的可靠運行不僅關系到煤礦企業的生產效益，而且對礦企的安全生產至關重要，與此同時，主通風機也是煤礦實現按需通風的關鍵設備。主通風機一般安裝在回風巷道的出口，位于地面上，其作用是把礦井下面的氣體抽出來，而新鮮空氣通過主井進入到礦井下面，達到空氣循環的目的。

目前，國內主通風機基本上都采用軸流風機，主要有對旋風機和動葉可調軸流風機兩種型式，對旋風機的市場占有率非常高，但對旋風機的實際效率低，自動化程度低⁵，制約著礦井按需通風的應用和國家智慧礦山的建設。

動葉可調軸流風機采用先進的三元流設計，是國外八十年代早期研發出來的高效風機，其葉片采用高性能的翼型設計，風機的性能范圍寬廣，從本世紀初期就已經成功應用于礦業主通風機市場，將近二十年的運行情況表明該類產品在礦上的應用很成功。

煤礦主通風機一般有三種調節方式，停機逐片調節、停機一次可調、動葉可調，其中動葉可調方式是通過液壓缸自動調節葉片角度來實現調節風機負荷的，調節快速平穩，自動化程度很高，動葉可調軸流風機是目前世界上技術最先進的風機產品。

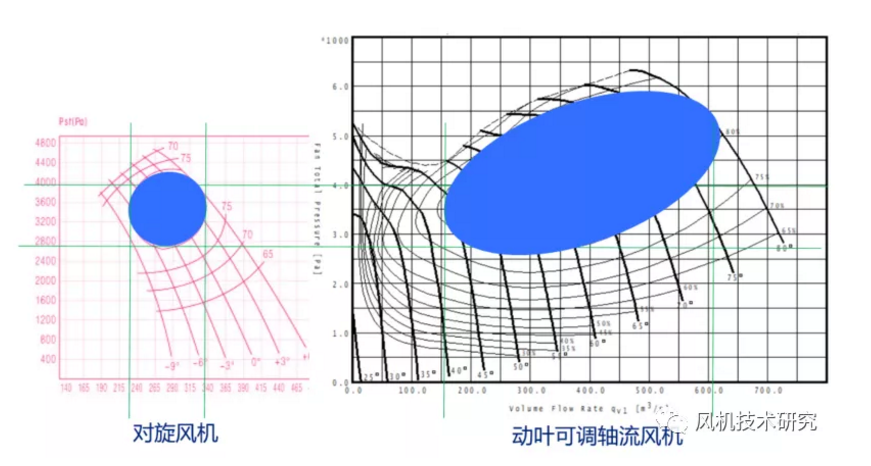

實踐表明，動葉可調軸流風機的實際運行效率高⁵，與按需通風系統結合在一起，更能達到節能降耗的目的。最主要的是，動葉可調軸流風機的高效區寬廣，即使風機在低負荷運行的時候，風機依然能有相對較高的效率，圖5 是動葉可調軸流風機與常用的對旋風機的性能對比，圖中藍色的區域是效率高于80%的區域，可以看出，動葉可調軸流風機的高效區范圍遠大于對旋風機。

圖5 動葉可調軸流風機與對旋風機的性能對比圖

動葉可調軸流風機在啟動的時候，葉片是全關閉的，風機可以直接啟動，啟動電流小，對電網的沖擊很小，所以動葉可調軸流風機完全沒有必要配套變頻器，也降低了為變頻器而設的恒溫恒濕電控間的投資，同時也消除了由于變頻器故障而導致的停機事故，大大提高了主通風機的可靠性和煤礦的安全性。另外，也要正確評估變頻器帶來的節能效益，在計算節能效益的時候，要考慮變頻器自身的效率損失，一般約為5%。

動葉可調軸流風機由于調節方便，而且調節響應快、調節精度高、對井下阻力變化適應性強，為實現智慧礦山建設提供了強有力的保障，該類風機配有剎車裝置，采用反轉反風，10分鐘內可實現一鍵反風，反風滿足國家標準的要求。動葉可調軸流風機結構緊湊，風道設計簡單，簡化了反風的操作程序。

另外，動葉可調軸流風機倒機非常簡單，可以實現完全不停風的“一鍵倒機”，大大提高了倒機的可靠性和縮短倒機的時間，是智慧礦山通風的最佳選擇。

目前國內市場上有數百臺動葉可調軸流風機在運行，實際運行情況表明該類設備運行平穩可靠，維護保養周期長，降低了維護費用，與其他煤礦風機產品相比，在市場上處于技術領先水平⁶。

□6 結束語

通過前面的論述，礦井按需通風系統能給礦業帶來很可觀的收益，符合國家關于智慧礦山建設的政策導向。但目前我國還處于智慧礦山建設的初級階段，大多數企業仍處于摸索階段，對智慧礦山建設的概念理解不清晰，智慧礦山建設的技術不成熟，智慧礦山的建設細節做的不到位⁷，要實現國家號召的綠色、高效的智慧礦山還有很長的路要走。

國外在實現智能化通風方面走在歷史的前沿，有很成功的技術和經驗，比如文中提到的Ventsim按需通風控制技術，非常值得我們學習和借鑒。國內的礦企應該借助于這些先進的技術平臺，與國外經驗豐富的公司加強合作，結合自己的特點和需求，開發一條適合自己的智能通風的解決辦法，真正實現井下的按需通風，降低能耗，實現通風的智能化。

隨著科學技術的不斷發展和進步，在工業4.0、云計算、人工智能等技術的支撐下，借助于目前最先進技術的動葉可調軸流風機，智慧礦山的建設會加速發展。

“科技、人才、創新”是智慧礦山建設的核心，礦業經營者需要轉變觀念，接受新的技術，這才是實現礦井按需通風和實現智慧礦山建設的關鍵。降低成本，提高效率，綠色發展是企業立足的永恒的根本。
