離心風機設計要求——調節深度深
如果某通風機沒有調節裝置,在系列化曲線上將出現如圖5-3所示一樣的空白區。這會使通風機增加不必要的電能消耗。為了避免不必要的電能消耗及滿足用戶所需要的風量,尤其是工況不斷變化的通風機,必須附帶調節裝置。通風機的調節性能可用額定流量下的調節深度ε來衡量：
ε=1-g1/g2 x100%
式中 g1一整個T作范圍內與最高效率相對應的最大靜壓系數;
g2一整個工作范圍內與最高效半相對應的最小靜壓系數

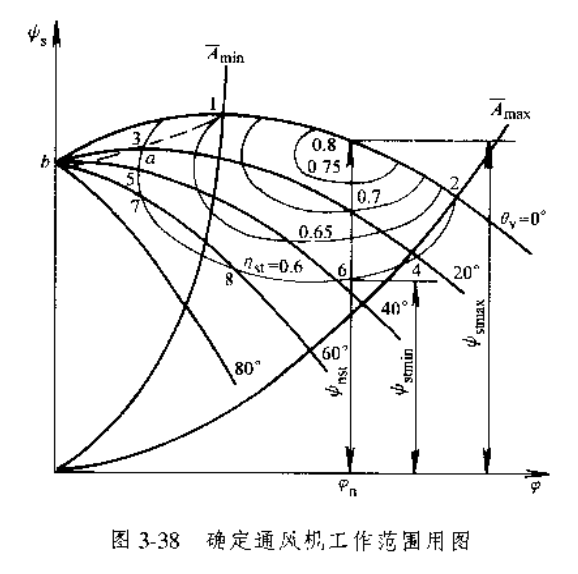

以前導器調節的無因次曲線為例,來說明通風機工作范圍的確定方法(見圖3-38)、為了確定工作范圍,首先在不同前導器角度的壓力系數曲線上畫出等效率曲線。允許使用的最低效率的等效率曲線與各壓力系數曲線分別相交于3、5、7、8、6、4及2各點,其次,再畫出喘振線1。為保證通風機經濟地且可靠地運轉,通風機的工況不應超出1a5786421的范同,該范團稱為n≥0.6的工作范圍。
通風機的調節深度越大,說明通風機的調節性能越好。采用前導器調節時,ε=0.4~0.6例如：強后向翼型離心風機,當采用軸向前導器時,其調節深度ε=0.5,用改變尾翼安裝角來進行調節時,調節深度為ε=0.78~0.8,可見收變尾翼角度的調節方法.在調節性能上比用前導器調節好。因此這種方法已為國外所采用。
-
