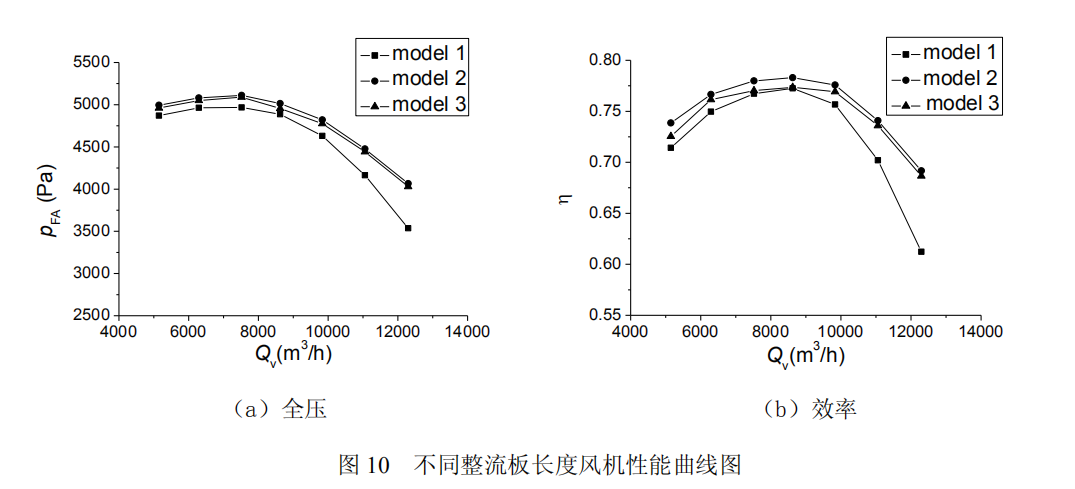

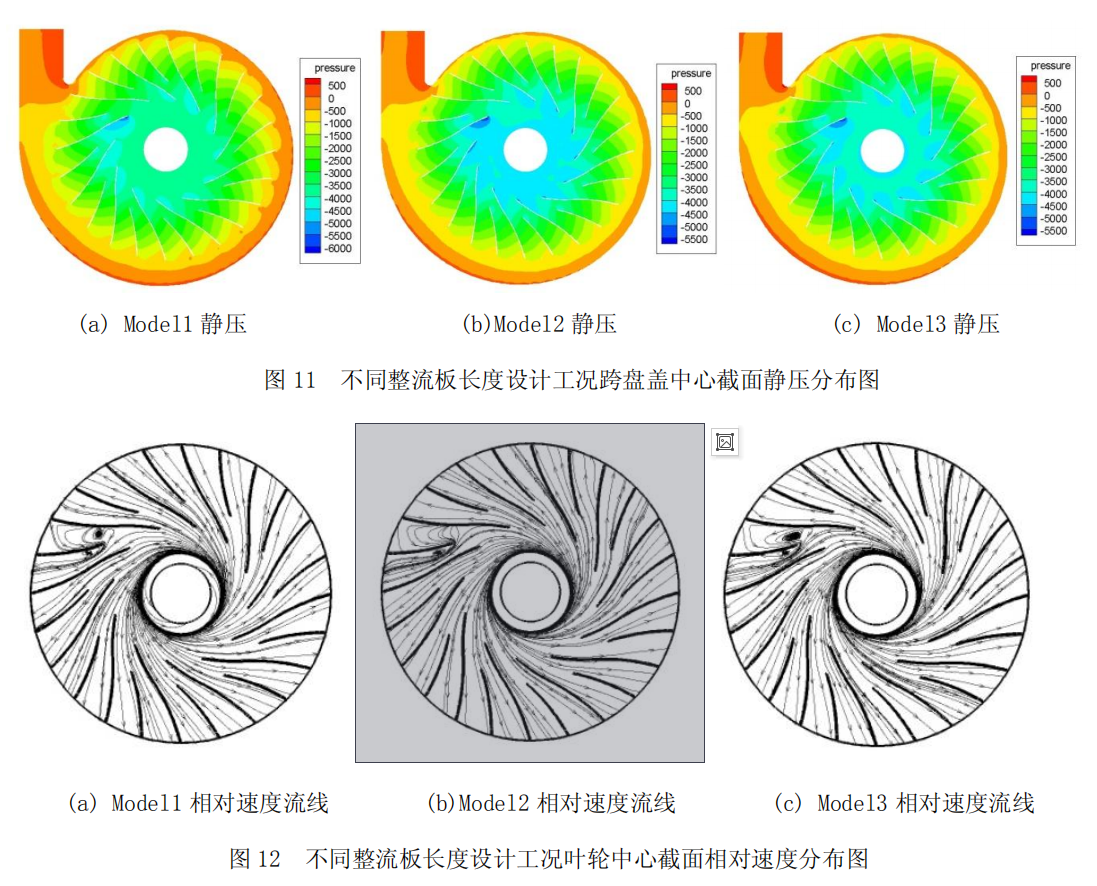

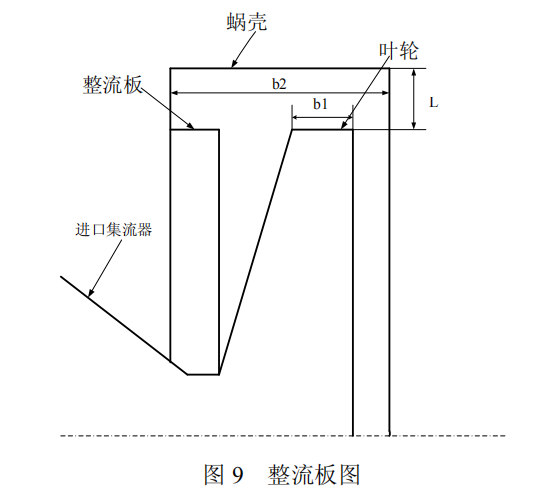

摘要：本文首先對某高效離心風機進行全三維整機數值模擬，得到其性能曲線并與實驗結果進行對比分析。通過使用不同形式的進口集流 器和采用長度不同的整流板等改變風機部件參數來研究風機性能的變化，結果表明錐形進口集流器制造簡單同時有效提高了風機的效率，合理的整流板長度可以改善風機內部流動狀態并提高風機效率。 0引言 離心風機是國民經濟各部門中應用量大、使用面廣的通用機械，是工業生產中主要的耗能設備，因此研究和改進離心風機，提高其工作效率對節約能源有著非常重要的意義。離心風機主要包括進口集流器、葉輪和蝸殼三大部件，其幾何結構和內部流體的流動狀態直接影 響離心風機的能源利用率和工作效率[1]。 王昊[2]等通過對一臺離心風機更換葉輪翼型和改變?nèi)~片的安裝角，采用數值模擬的方法分析了風機的性能和流場。張顧鐘[3]采用多目標法對某離心風機進行優化，通過改變?nèi)~片出口角、葉片數和轉速等參數，得到風機整機性能的提高。陽誠武[4]等通過對9-26型離心風 機的模型進行數值模擬，研究了短葉片長度、短葉片周向位置、短葉片的安裝角度及長短葉片數對風機性能的影響。李新宏[5]等對9-19No.1離心風機進行了三維全粘性的整機數值模擬，得到風機的壓力場和速度場分布。本文對某高效離心風機進行全三維整機數值模擬并與實驗測試進行對比，在此基礎上改變其進口集流器與整流板等風機部件的參數，分析其對風機性能的影響及風機內部流動狀況，為設計高效離心風機提供了參考。 1風機整機模擬與實驗對比本文的試驗研究對象是一臺高效離心通風機，數值模擬采用Fluen軟件，計算區域主要分為三個部分：進口集流器、蝸殼和葉輪。該風機主要結構和設計參數如下：葉片進、出口直徑為460mm、1000mm；葉輪出口直徑為1010mm；長、短葉片各12個；葉片進、出口安裝角為29.03°、75°；葉輪進、出口寬度為105mm、46mm；蝸殼寬度為270mm；風機轉速 為1450pm。 由于計算模型尺寸比較大，網格數目比較多，同時模型外形不是很復雜，本文采用結構化六面體網格，在保證計算精度的前提下大大節約了計算周期?？紤]到流體在通風機內的流動特性，對近壁面采用了網格節點不等距處理，對于ineface、蝸舌、葉輪均采用了網格節點加密處理，其中進口集流器網格數為715806，葉輪網格數為758632，蝸殼網格數為714687。對計算模型的網格數均進行了網格無關性驗證，當網格數再增加時計算的全壓和效率變化均在0.5%以內。 該通風機內部流動馬赫數比較低，可以認為是三維粘性不可壓縮流動，湍流模型選擇κ-ε模型，壓力速度耦合方法采取SIMPLE算法，松弛因子采用Fluen默認值。進口采用速度進口，出口為壓力出口條件，壁面為無滑移邊界。 圖2為風機性能曲線的數值模擬結果與實驗值的對比，其中風機全壓的實驗結果與數值模擬最大相差3.2%，在設計流量附近模擬值略高于實驗值，風機的靜壓、功率的實驗結果分別與數值模擬結果相差了2.3%、3%，模擬值與實驗結果的曲線趨勢基本一致，風機的效率的誤差則在3.9%以內，在設計流量時模擬值與實驗結果基本相同。所有性能參數的誤差均在5%以內，說明了本文的計算模型和計算方法的正確性。 2進口集流器對風機性能的影響 為了使氣流能夠更加均勻進入葉輪，一般通風機都會有進口集流器。進口集流器應該盡量使氣流充滿葉輪進口截面，使流動狀況盡量接近葉輪進口的氣流狀況，避免產生渦流等流動損失。本文使用了三種型式的進口集流器：圓筒形進口集流器、錐形進口集流器和弧形進口集流器，如圖3所示。三種進口集流器軸向長度相同，出口面積都與葉輪進口面積相同，其中錐形進口集流器與弧形進口集流器進出口面積保持一致。   在進行模型的網格劃分的時候，分別對三種型式的進口集流器對應處網格進行了尺寸的統一，例如進口處第一層網格與葉輪進口截面匹配的ineface截面網格尺寸均相同，對于其它壁面處的網格盡量做到尺寸接近。圓筒形進口集流器，錐形進口集流器和弧形進口集流器的網格數分別是61447、715806和70866，蝸殼和葉輪部分均相同。 圖4是采用三種進口集流器的性能曲線對比，可以看出三種進口集流器風機模型均滿足設計要求。由圖4（a）可以看出在小流量情況下，三種模型的全壓相差不大；隨著流量的增加，特別是超過設計流量后，采用弧形進口集流器的風機全壓最高，其次是采用錐形進口 集流器的風機，圓筒形進口集流器風機最低。在設計工況下弧形進口集流器的全壓分別比錐形和圓筒形進口集流器全壓高1.3%和0.8%，在大流量下弧形進口集流器的全壓分別比錐形和圓筒形進口集流器全壓高6.1%和10.2%。由圖4（b）可以看出效率與全壓的趨勢保持一致，小流量狀況下三種模型效率基本相同，隨著流量的增加弧型的效率高于錐形，錐形的效率高于圓筒，在設計工況下弧型進口集流器的效率分別比錐形和圓筒形進口集流器效率高0.6%和1.3%，大流量時弧型進口集流器的效率分別比錐形和圓筒形進口集流器效率高5.7%和8.6%。 圖5、圖6和圖7分別顯示了不同流量下葉輪進口截面的絕對速度云圖，可以看出采用圓筒形進口集流器的風機，在該截面上壁面速度和中心速度都比較大，速度延半徑方向有先增大后減小的過程，而采用錐形進口集流器和弧形進口集流器的風機則都是中心速度小，壁 面速度大，速度延半徑方向是逐漸增大的過程，弧形和錐形的速度分布基本一致，弧形的在大流量的情況下速度分布更加均勻?？梢钥闯霾还懿捎媚姆N進口集流器，葉輪進口速度分布都不可能是完全對稱的，下游設備的不對稱性會影響上游設備，在設計工況下三種模型的進 口速度分布最均勻，氣體進入葉輪內流動狀況最好，因此效率最高。 圖8是設計工況下三種模型同一位置子午截面總壓圖，可以看出由于葉輪對氣體做功，沿著流動方向氣體的總壓在不斷地增加，同一半徑下輪蓋側的壓力均低于輪盤側的壓力，尤其是在進口處，輪蓋側的壓力明顯低于輪盤側的壓力，采用圓筒形進口集流器風機在輪蓋側 進口轉彎區域明顯會有一個較大的低壓區域，采用錐形進口集流器風機在進口處的壓力梯度則要緩和一些，采用弧形進口集流器風機在進口處壓力梯度最小，因此弧形進口集流器最能符合氣流由軸向變?yōu)閺较蜻M入葉輪的氣體流動狀況，在進口蓋側產生的流動損失最小。

摘要：介紹了利用霞普氣制作的預熱裝置，實現了壓縮機焊接機殼不需進爐就能預熱的關鍵。 1引言 隨著離心式壓縮機生產數量不斷增加，焊接機殼的質量、進度，已成為能否保證交貨期的關鍵。機殼焊接時，從上法蘭與密封體拼裝&a;預熱&a;焊接；上法蘭與外殼板拼裝&a;預熱&a;焊接；上機殼中的支撐環與內殼體、端板拼裝&a;預熱&a;焊接；下法蘭與密封體拼裝&a;預熱&a;焊接；下法蘭與外殼板拼裝&a;預熱&a;焊接；下機殼中的支撐環與內殼體、端板拼裝&a;預熱&a;焊接；整個機殼從拼裝到焊接過程中，大型復雜結構殼體要經過20次預熱，小殼體要經過8次預熱，并且在焊接過程中工藝要求要保證預熱溫度。 以往焊接機殼預熱，符合本公司爐膛尺寸的可進爐預熱處理，超出爐膛尺寸的到外協廠進行預熱。隨著焊接機殼數量的不斷增加，焊接機殼體積的增大，公司熱處理預熱爐已滿足不了焊接機殼進爐預熱的要求。 焊接機殼各組、部件進爐預熱從升溫、預熱、保溫、出爐，至少要經過6～8h，而且出爐溫度至少要高出工藝要求溫度100℃，否則途中周轉到車間，在焊接時工件溫度降低達不到工藝要求。 由于預熱時間長，在公司內占用熱處理爐，外協延長生產周期，既浪費能源，又消耗資金，焊接機殼的預熱問題是急需解決的關鍵問題。 2 預熱裝置的研制 為不影響生產進度，緩解熱處理車間的處理設備能力，解決焊接機殼預熱的關鍵問題。焊接工藝人員對火焰槍進行了選型和試驗、購置了WLB-720火焰槍。 預熱裝置由火焰槍、霞普氣瓶、支架和小車組成。該裝置為手推車式，預熱裝置隨焊接機殼移動，焊工在焊接前、焊接過程中隨時進行預熱，方便、安全、可靠，便于定置管理。在手推車上設有固定氣瓶的位置，用以穩固霞普氣瓶，有兩個調整支架，用以穩固火焰槍，調整槍體角度。 當小的焊接機殼預熱時，用一個手推車，取下兩個火焰槍，對稱預熱即可，可隨時調整火焰槍的角度、加熱位置；大的焊接機殼用兩個手推車，取下4個火焰槍四角對稱加熱，可隨時調整火焰槍的角度、加熱位置，保證在預熱過程中氣瓶穩固不倒，火焰加熱槍移動靈活，氣體火焰充分燃燒，加熱溫度比較均勻，在盡可能短的時間內，達到工藝要求的預熱溫度。 達到預熱溫度后，火焰槍放置在推車固定位置上，當預熱溫度下降，需要再次預熱時，可隨時進行，直至機殼焊完為止。不需要預熱時，收起火焰槍放在手推車上，連同氣瓶隨車定置管理。圖1為焊接機殼采用預熱裝置預熱示意圖。 3 產品應用 焊接機殼預熱裝置研制成功后，鉚焊車間4個焊接小組進行實際應用。每個焊接小組根據產品進度情況，按工藝要求隨時隨地將焊接機殼組、部件進行預熱。 僅半年時間，采用預熱裝置焊接機殼88臺，共計120個缸，其中大于Φ700mm的大機殼31個，小機殼89個，節約價值近50萬元。 焊接機殼預熱裝置的研制，保證了焊接質量，提高焊接生產效率5倍以上，不僅縮短了生產周期，同時還降低了生產成本，按每年平均焊接160臺機殼計算，利用霞普氣預熱裝置進行預熱，每年可節省資金100多萬元。
